Комплектные распределительные устройства (КРУ) 6–10 кВ

Комплектные распределительные устройства (КРУ) – это высокотехнологичное оборудование для приёма, распределения и защиты электрической энергии в сетях среднего напряжения (6–10 кВ). Надёжность, безопасность и компактность делают КРУ незаменимым элементом современных систем электроснабжения промышленных предприятий, энергообъектов, трансформаторных подстанций и инфраструктурных проектов. ООО «Электротехническая компания ЭнергоЩит» разрабатывает и производит КРУ, полностью соответствующие требованиям ПУЭ, ГОСТ и отраслевых стандартов. Мы поставляем оборудование и выполняем шеф-монтаж, пусконаладочные работы во всех регионах РБ и РБ.

Назначение и сферы применения КРУ

КРУ предназначены для приёма электроэнергии от питающих центров, её распределения по потребителям и защиты сетей от аварийных режимов. Оборудование востребовано на объектах:

• Промышленные предприятия(горнорудные комбинаты, нефтегазовые и химические производства, машиностроительные заводы).
• Энергетические объекты(электростанции, подстанции, распределительные пункты).
• Инфраструктурные проекты(транспортные узлы, портовые терминалы, объекты ЖКХ).
• Трансформаторные подстанциилюбого класса напряжения.

Благодаря модульной конструкции и высокой степени заводской готовности, КРУ позволяют минимизировать сроки монтажа и пусконаладки – критически важное преимущество при строительстве и реконструкции объектов в удалённых регионах.

Конструктивные особенности и преимущества КРУ производства «Электротехническая компания ЭнергоЩит»

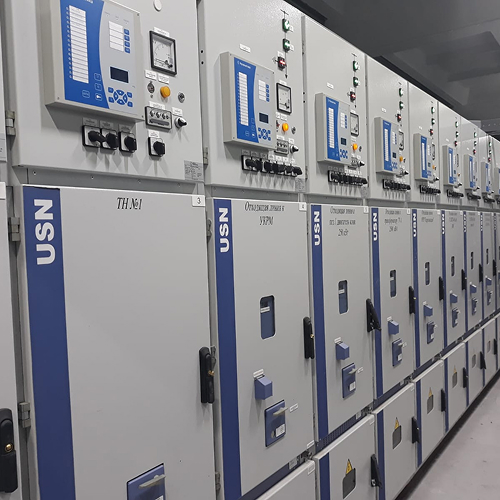

Наши комплектные распределительные устройства типа USN (6, 10 кВ) спроектированы с учётом современных требований к надёжности, безопасности и энергоэффективности. Ключевые характеристики:

• Испытания в аккредитованной лаборатории– оборудование успешно прошло проверку в АО «НТЦ ФСК ЕЭС», что подтверждает соответствие требованиям системообразующей сетевой компании.
• Моторизированный привод выкатных тележек– автоматизация перемещения выключателя повышает удобство эксплуатации и позволяет интегрировать КРУ в АСУ ТП.
• Гибкость комплектации– возможность оснащения внутренними системами:
  – Видеонаблюдение для контроля отсеков;
  – Автоматическое пожаротушение (газовое или порошковое);
  – Дистанционное оперирование выключателем с верхнего уровня управления.
• Современные микропроцессорные устройства РЗА– по желанию заказчика устанавливаются терминалы ведущих производителей:
  – Релематика;
  – Механотроника;
  – Экра.

Такая комплектация обеспечивает высокую селективность защиты, быстрое восстановление схемы после аварий и полную совместимость с существующими системами автоматизации.

Для получения технической консультации или расчёта стоимости КРУ 6–10 кВ– свяжитесь с нами.
Мы подготовим индивидуальное предложение под параметры вашей сети и условия эксплуатации.

Комплектные распределительные устройства (КРУ) в Минске | Производство от ООО «ЭнергоЩит»

Комплектные распределительные устройства представляют собой сложное электротехническое оборудование, предназначенное для приема, распределения и учета электрической энергии напряжением до 10 кВ. Компания ООО «ЭнергоЩит» специализируется на проектировании и производстве КРУ, НКУ и другого электрощитового оборудования, обеспечивая предприятия Беларуси надежными решениями для энергоснабжения объектов любого масштаба. Наша продукция соответствует всем действующим стандартам и техническим регламентам, что гарантирует безопасную эксплуатацию на протяжении десятилетий.

Мы предлагаем как типовые решения, так и изготовление комплектных распределительных устройств по индивидуальным техническим заданиям заказчиков. Каждое изделие проходит многоступенчатый контроль качества на всех этапах производства — от разработки конструкторской документации до финальных испытаний готового шкафа. Такой подход позволяет нам гарантировать высокие эксплуатационные характеристики и надежность каждой единицы оборудования, поставляемого нашим клиентам по всей Беларуси.

Что такое комплектное распределительное устройство

КРУ — это совокупность электрических аппаратов и устройств, собранных в едином металлическом корпусе и предназначенных для распределения электроэнергии в промышленных и коммунальных сетях. Конструкция включает в себя шины, коммутационные аппараты, приборы измерения и защиты, а также вспомогательные устройства, обеспечивающие безопасное обслуживание. Все компоненты размещаются в прочном металлическом корпусе, который защищает внутреннее наполнение от пыли, влаги и механических воздействий.

Основное назначение КРУ — прием электрической энергии от питающих линий и ее распределение между потребителями с одновременным выполнением функций защиты от коротких замыканий и перегрузок. Современные комплектные распределительные устройства оснащаются микропроцессорными системами защиты и автоматизации, что позволяет реализовать сложные алгоритмы управления электроснабжением. Мы производим комплектные распределительные устройства различных типов для объектов энергетики, промышленности и жилищно-коммунального хозяйства.

Основные виды КРУ по назначению и исполнению

Классификация комплектных распределительных устройств осуществляется по нескольким признакам: номинальному напряжению, типу установки, конструктивному исполнению и назначению. Правильный выбор типа КРУ зависит от конкретных условий эксплуатации и требований проекта электроснабжения объекта.

• КРУ напряжением 6(10) кВ для распределительных подстанций
• КРУ-0,4 кВ для приема и распределения электроэнергии низкого напряжения
• КРУ стационарного исполнения с выдвижными элементами
• Комплектные устройства с элегазовой изоляцией для компактных подстанций
• Шкафы КРУ наружной и внутренней установки

КРУ напряжением 6(10) кВ являются наиболее распространенным типом оборудования на промышленных предприятиях и в городских распределительных сетях. Они обеспечивают подключение трансформаторов, электродвигателей средней мощности и других потребителей. КРУ-0,4 кВ применяются в составе трансформаторных подстанций и распределительных пунктов для питания конечных потребителей. Стационарные исполнения отличаются простотой конструкции и низкой стоимостью, а устройства с выдвижными элементами обеспечивают повышенную ремонтопригодность.

Состав и комплектация распределительных устройств

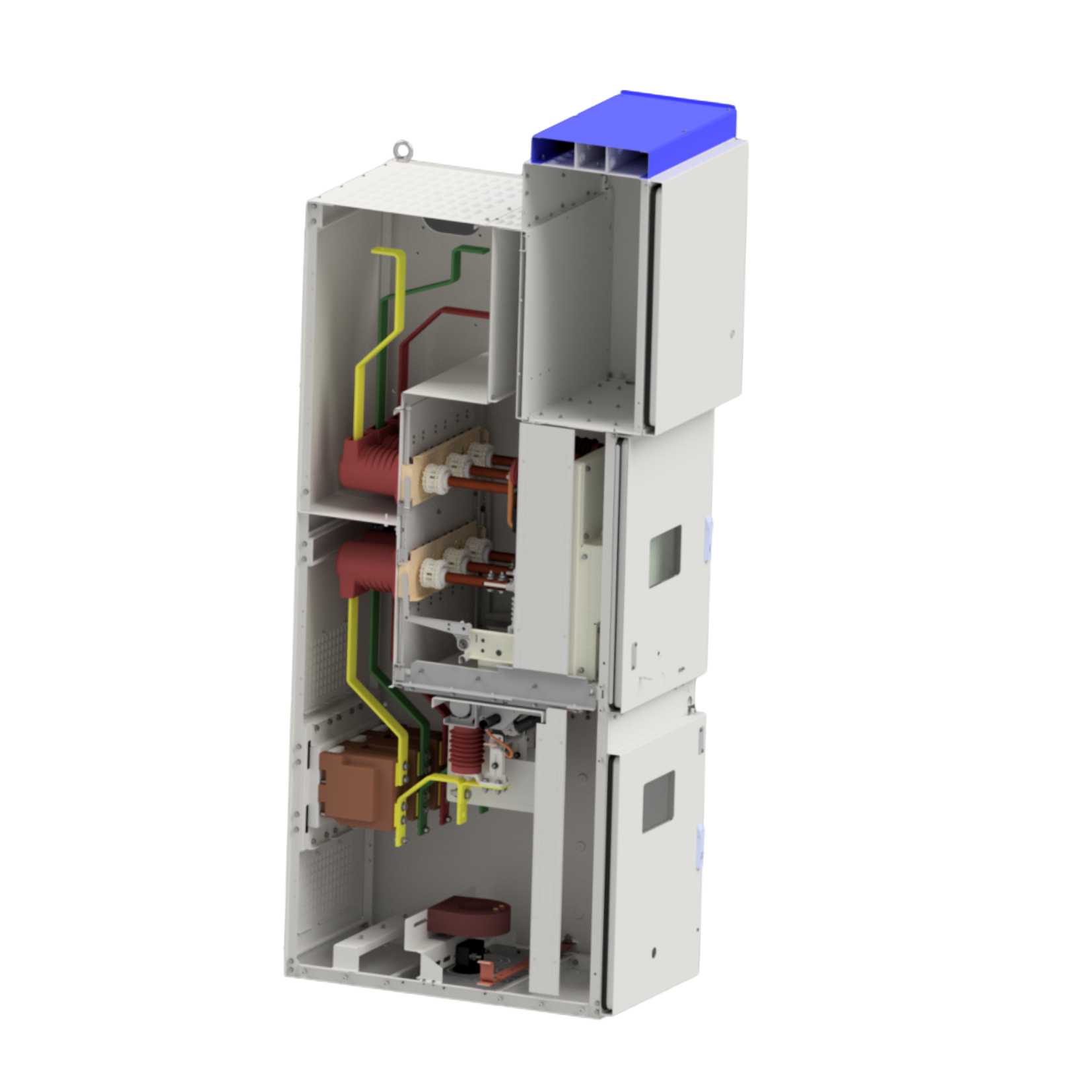

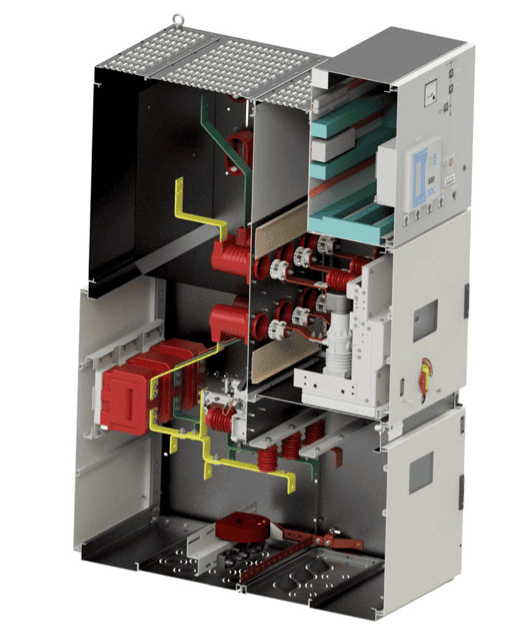

Типовое комплектное распределительное устройство состоит из нескольких функциональных отсеков, каждый из которых выполняет свою задачу в общей системе распределения электроэнергии. Разделение на отсеки обеспечивает безопасность обслуживания и локализацию возможных аварийных ситуаций.

• Отсек сборных шин для распределения электроэнергии между присоединениями
• Отсек высоковольтных выключателей для коммутации и защиты линий
• Отсек кабельных соединений для подключения отходящих линий
• Отсек релейной защиты и автоматики с микропроцессорными терминалами
• Отсек вспомогательных цепей и оперативного питания

Каждый отсек имеет собственные двери для доступа обслуживающего персонала и технологические люки для прокладки кабелей. Сборные шины изготавливаются из меди или алюминия и могут выполняться как в открытом, так и в изолированном исполнении. Для повышения безопасности мы применяем гибку медных шин на специализированном оборудовании, что обеспечивает точную геометрию и надежные контактные соединения. Все соединения выполняются с применением болтовых контактов с тарельчатыми пружинами, гарантирующими стабильное переходное сопротивление в течение всего срока эксплуатации.

Технология производства КРУ в ООО «ЭнергоЩит»

Производство КРУ в нашей компании организовано по современным технологическим стандартам с применением высокоточного оборудования. Процесс начинается с разработки конструкторской документации, в которой учитываются все требования заказчика, однолинейные схемы и условия эксплуатации будущего оборудования.

Изготовление корпусов начинается с раскроя листового металла на станках лазерной резки, что обеспечивает идеальную геометрию деталей и минимальные отходы материала. Далее выполняются координатно-пробивные работы для создания монтажных отверстий, перфорации и технологических вырезов. Гибка элементов корпуса производится на листогибочных прессах с ЧПУ, что гарантирует точность углов и повторяемость размеров на всей партии изделий.

После механической обработки металлические части проходят подготовку поверхности и нанесение защитного покрытия. Мы применяем полимерную покраску корпусов в стандартный цвет RAL 7035 (светло-серый) или по желанию заказчика в любой другой оттенок. Сборка электрической части выполняется квалифицированными электромонтажниками с соблюдением всех требований нормативной документации. Готовое КРУ проходит комплексные приемо-сдаточные испытания перед отправкой заказчику.

Сферы применения комплектных распределительных устройств

Область применения КРУ охватывает практически все отрасли промышленности и инфраструктуры, где требуется надежное распределение электрической энергии. От правильного выбора и качества изготовления этого оборудования зависит бесперебойность электроснабжения критически важных объектов.

В энергетике КРУ применяются на распределительных подстанциях 6(10)/0,4 кВ, питающих жилые кварталы, промышленные предприятия и объекты социальной сферы. Промышленные предприятия используют наши устройства в составе цеховых трансформаторных подстанций и главных распределительных щитов. Объекты нефтегазового комплекса, металлургической и химической промышленности требуют КРУ с повышенной степенью защиты и специальными исполнениями для работы в агрессивных средах.

Особое внимание мы уделяем производству КРУ для объектов жилищно-коммунального хозяйства, где оборудование работает в условиях ограниченного пространства и повышенных требований к надежности. Наши устройства успешно эксплуатируются в котельных, насосных станциях, очистных сооружениях и других объектах инфраструктуры. Мы также производим электрощитовое оборудование специального назначения для объектов с особыми требованиями.

Металлоконструкции и защитные покрытия

Корпуса КРУ изготавливаются из качественной холоднокатаной или оцинкованной стали толщиной от 1,2 до 2,5 мм в зависимости от габаритов и условий эксплуатации. Каркас конструкции выполняется из гнутых профилей сложного сечения, что обеспечивает высокую жесткость при минимальной массе. Все сварные соединения выполняются полуавтоматической сваркой в среде защитного газа, что гарантирует аккуратные швы без брызг и наплывов.

Для защиты металлических конструкций от коррозии мы предлагаем нанесение антикоррозионного покрытия, которое может включать многослойную систему грунт-эмаль или порошковую окраску. Степень защиты корпусов от внешних воздействий достигает IP54 по международному стандарту, что позволяет устанавливать КРУ в помещениях с повышенной влажностью и запыленностью. Все покрытия проходят испытания на адгезию, стойкость к механическим воздействиям и коррозионную стойкость.

Преимущества заказа КРУ в ООО «ЭнергоЩит»

Сотрудничество с нашей компанией дает заказчикам ряд существенных преимуществ, которые отличают нас от конкурентов на рынке электротехнического оборудования Беларуси. Мы являемся производителем полного цикла, что позволяет контролировать качество на всех этапах и предлагать конкурентные цены без посреднических наценок.

Собственное конструкторское бюро оперативно разрабатывает документацию под любые технические требования, а современная производственная база обеспечивает высокую скорость изготовления. Мы выполняем разработку документации для КРУ любой сложности и выполняем проекты любой конфигурации. Для постоянных клиентов действуют гибкие системы скидок и специальные условия сотрудничества. Все изделия сопровождаются полным пакетом документации, включая паспорта качества, сертификаты соответствия и инструкции по эксплуатации.

Как заказать КРУ в Минске

Процесс заказа комплектных распределительных устройств максимально прост и прозрачен для заказчика. Достаточно связаться с нашими менеджерами любым удобным способом — по телефону, электронной почте или через форму обратной связи на сайте. Специалист уточнит технические требования, однолинейную схему, габариты и условия эксплуатации будущего оборудования.

На основе полученных данных наши инженеры подготовят коммерческое предложение с указанием стоимости, сроков изготовления и технических характеристик. После согласования всех деталей заключается договор, в котором фиксируются условия поставки, порядок расчетов и гарантийные обязательства. Производство запускается после получения авансового платежа. Готовое КРУ доставляется на объект заказчика собственным транспортом или привлеченными транспортными компаниями с соблюдением всех правил перевозки электротехнического оборудования.
